У нових SMART кубиках (SMART Brick), тегах (SMART Tag) та SMART-мініфігурках LEGO приховано чимало технологічних рішень, які роблять систему LEGO SMART Play набагато складнішою, ніж може здатися під час першого знайомства. Усередині цих елементів працюють бездротові модулі, датчики та інші високотехнологічні компоненти, що забезпечують інтерактивність нової ігрової платформи.
Система SMART Play уже доступна для фанатів LEGO — щоправда, поки що лише в деяких регіонах. Її дебют відбувся разом із вісьмома наборами LEGO Star Wars, які містять інтерактивні елементи: SMART Brick, SMART Tag і SMART Minifigure. Усі вони працюють разом, створюючи новий рівень взаємодії між наборами, звуками та світловими ефектами.
Щоб з’ясувати, як саме працює ця система, популярний техноблогер JerryRigEverything опублікував відео на YouTube, у якому буквально розібрав компоненти SMART Play. Використовуючи ножі, плоскогубці та навіть кислотну ванну, він дослідив, що знаходиться всередині цих деталей і як вони взаємодіють між собою. Додатково рентгенівські знімки тих самих елементів, опубліковані StoneWars, допомогли розкрити ще більше технічних деталей.
Ось чотири найбільш дивовижні технологічні особливості, які приховані всередині деталей LEGO SMART Play.
1. Бездротова зарядка та живлення LEGO SMART Brick

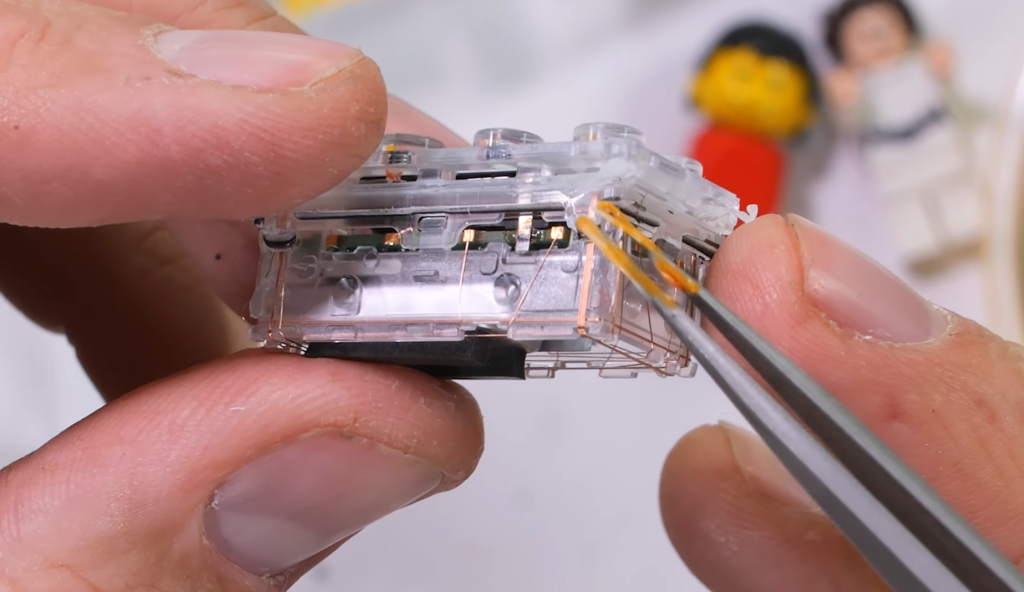

SMART Brick сконструйован таким чином, що його корпус надійно склеєний, тому відкрити його без пошкодження практично неможливо. Усередині знаходиться складна система мідних дротів, що формують котушку, підключену до внутрішньої батареї.
Ця котушка дозволяє використовувати бездротову індуктивну зарядку. Завдяки магнітному полю створюється електрорушійна сила, яка заряджає батарею SMART Brick без фізичного підключення кабелю.
Коли SMART Brick розпізнає пасивний SMART тег або SMART мініфігурку, ця батарея разом із котушкою живить систему BrickNet — енергоефективну мережу Bluetooth Mesh, яка використовується в SMART Play. Саме вона дозволяє різним елементам системи взаємодіяти між собою.
2. Наліпки у LEGO SMART тегах насправді нічого не роблять

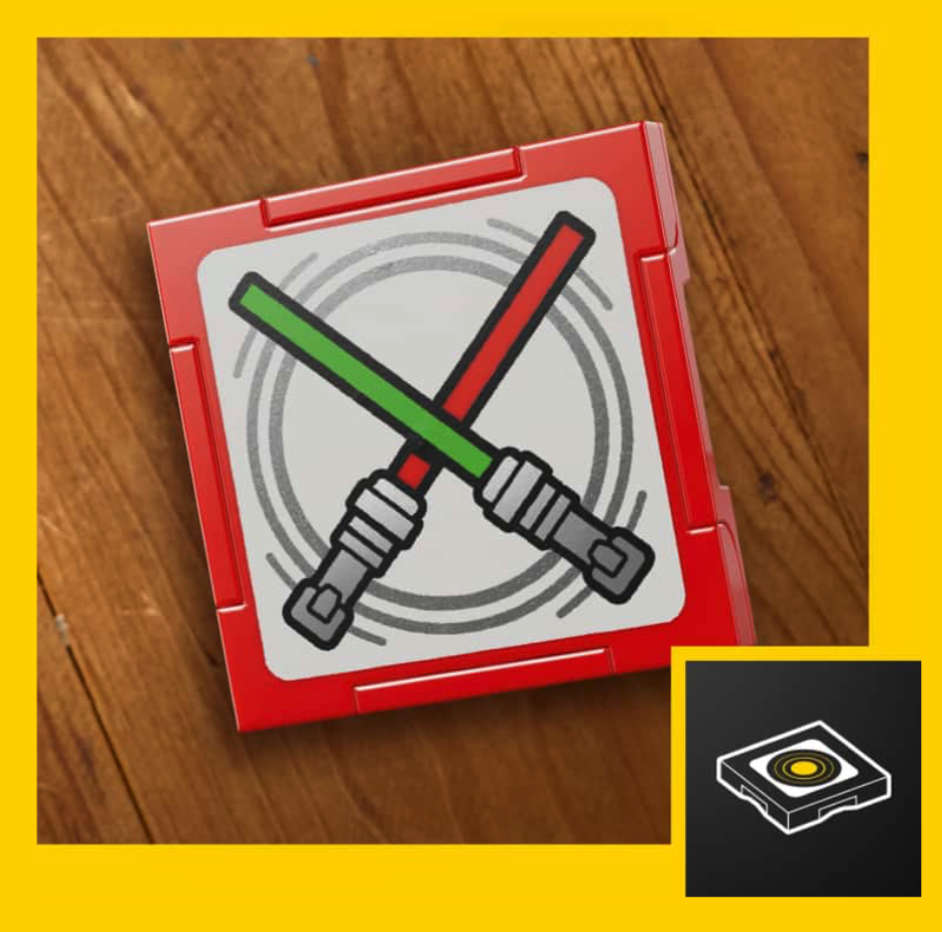

Кожний SMART тег має надруковану наліпку, яка описує ефект, що має спрацювати під час взаємодії зі SMART Brick. Серед таких ефектів можуть бути:
- звуки космічних кораблів
- зіткнення світлових мечів
- звуки тварин
- 8-бітна синтезаторна музика
- різні «бурмотіння» мовних ефектів

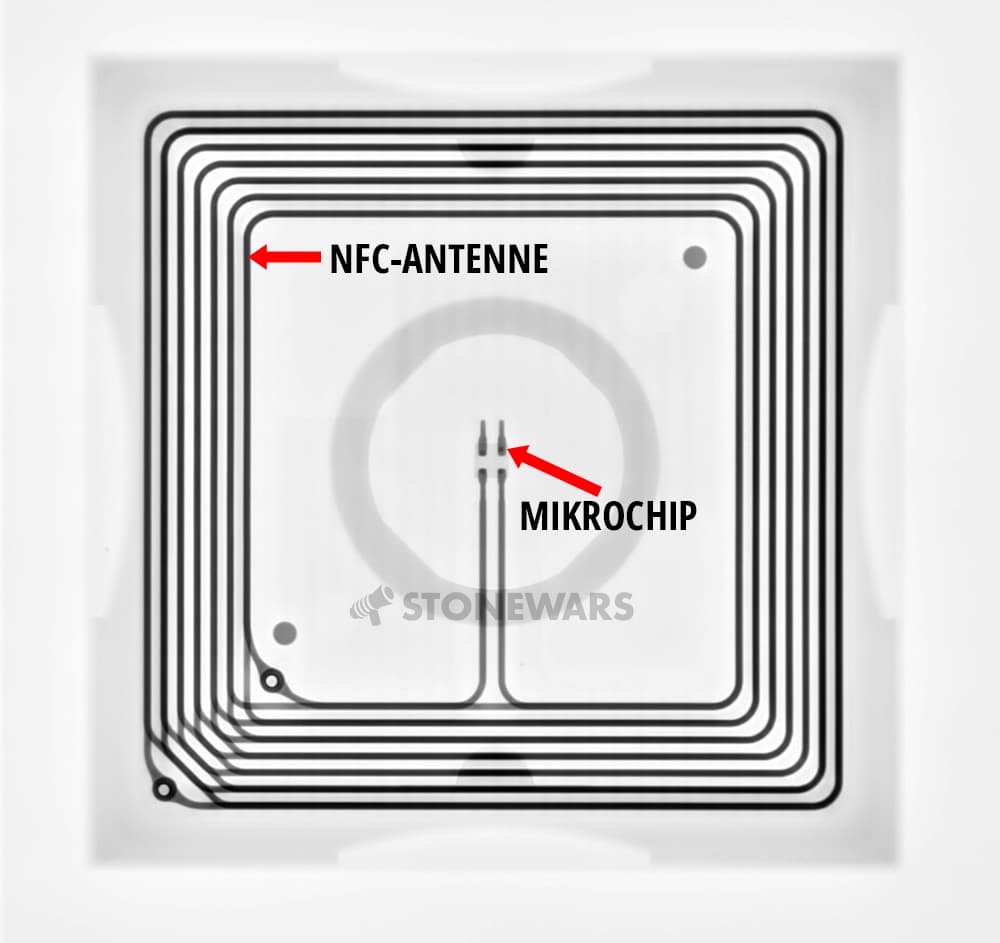

Однак самі наліпки у SMART тегах не виконують жодної технічної функції. Уся магія відбувається завдяки вбудованій NFC-антені (Near Field Communication) з мідного дроту. Ця антена підключена до крихітного напівпровідникового чіпа, який містить заздалегідь запрограмовану інформацію. Коли SMART Brick активує тег через індукцію, вона працює як транспондер, передаючи сигнал на частоті 13,56 МГц, що запускає відповідні звукові або світлові ефекти.
3. LEGO SMART Brick має справжню високотехнологічну начинку

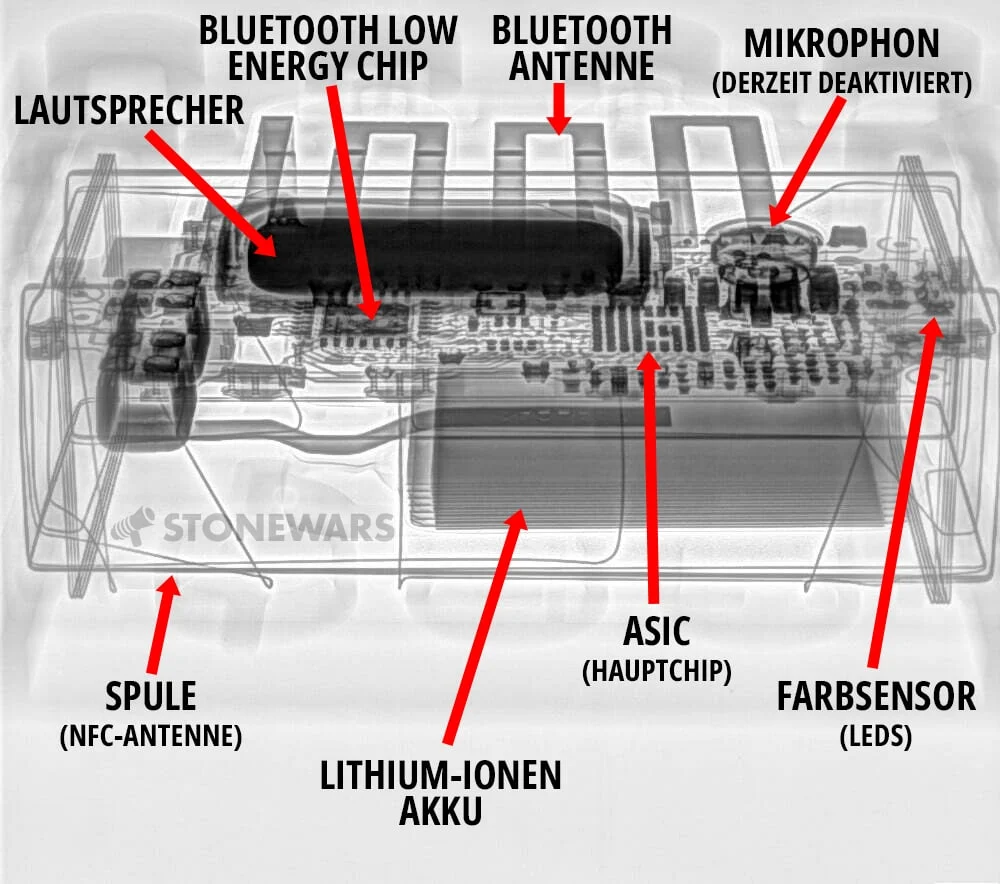

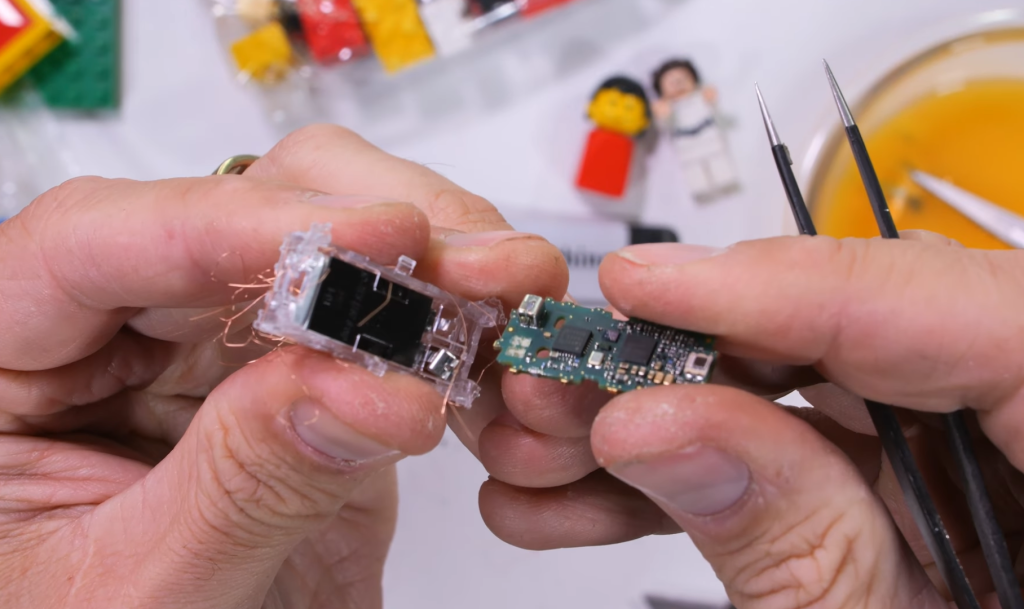

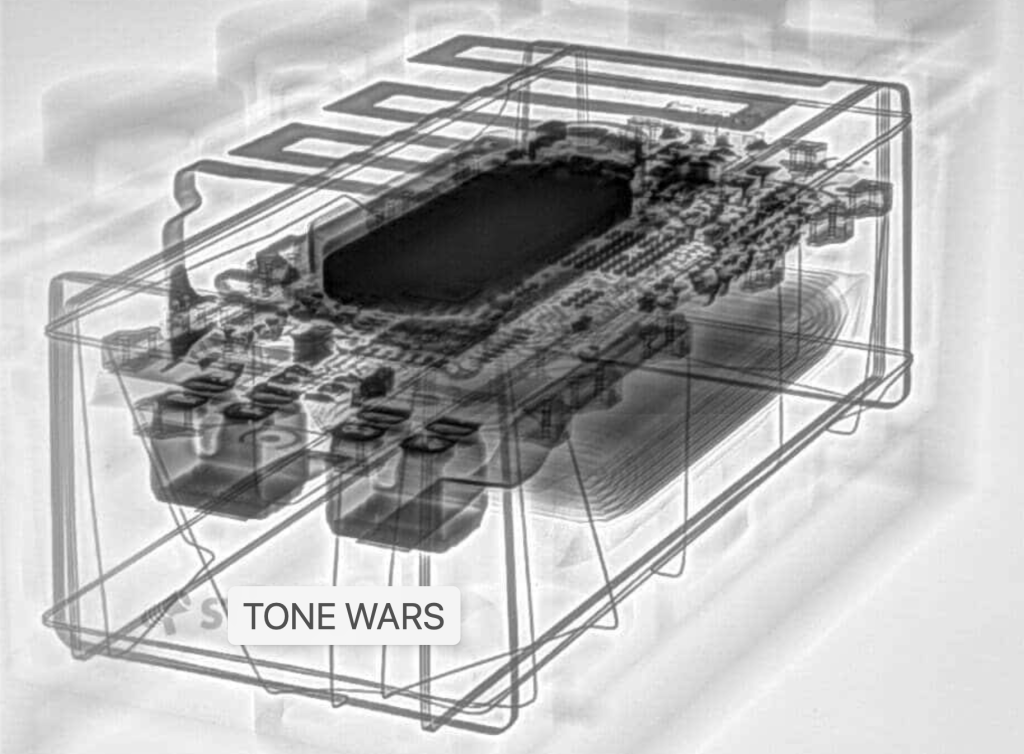

Основним центром керування SMART Brick є її внутрішня материнська плата, розташована у верхній частині елемента. Саме вона керує всіма функціями інтерактивної системи.
На платі SMART Brick розміщено цілу низку компонентів:
- друкована плата
- процесор
- акселерометр
- датчик освітлення
- Bluetooth-чіп
- світлодіоди
- вбудований мікрофон
Цікаво, що мікрофон поки що не активований у поточній версії системи. Однак теоретично його можна буде задіяти в майбутньому через оновлення програмного забезпечення у SMART Brick.
Материнська плата у SMART Brick підключена до мідної індукційної котушки та літій-іонного акумулятора ємністю 45 мА·год. Одного заряду вистачає приблизно на 45 хвилин активної роботи, після чого батарею потрібно зарядити за допомогою жовтого бездротового зарядного пристрою SMART Play, що займає близько двох годин.
4. Технології SMART мініфігурок заховані лише в торсі

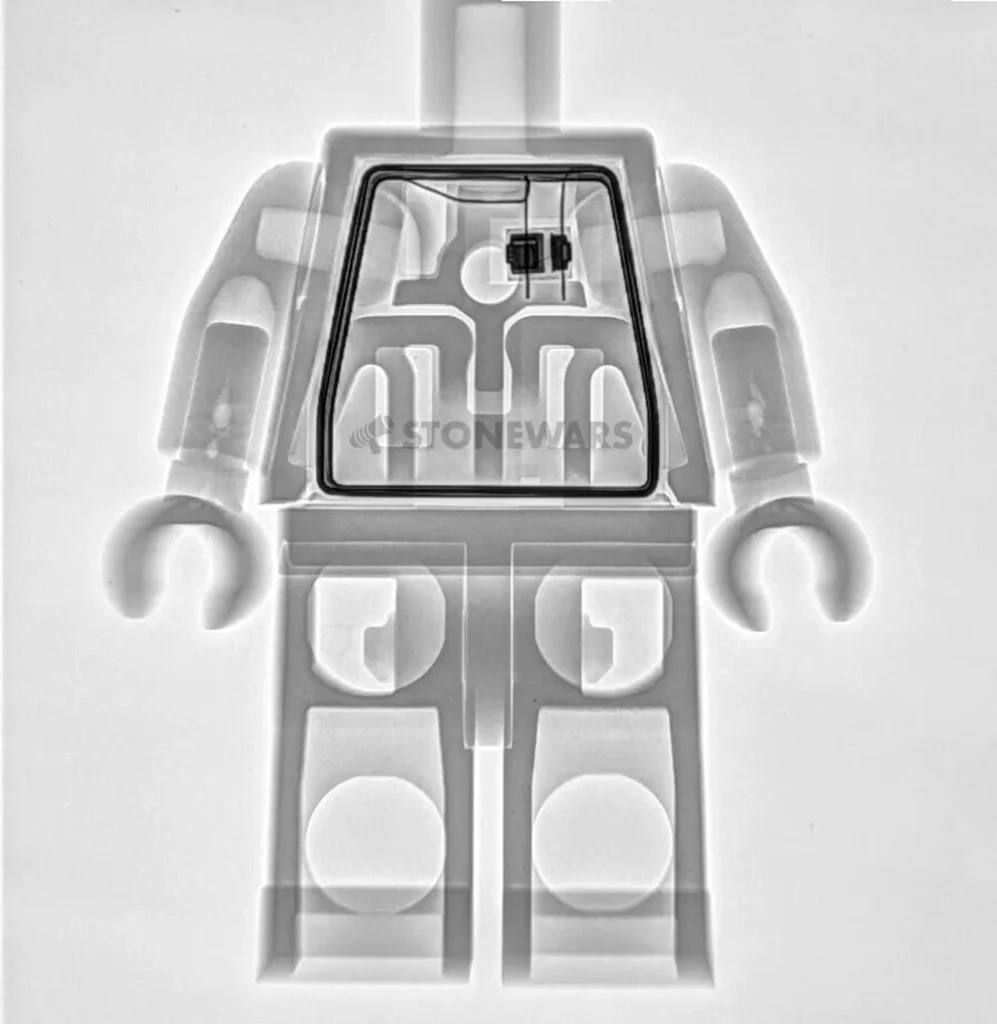

На відміну від SMART Brick, у SMART мініфігурках технологічні елементи містяться лише в одній частині — торсі персонажа.

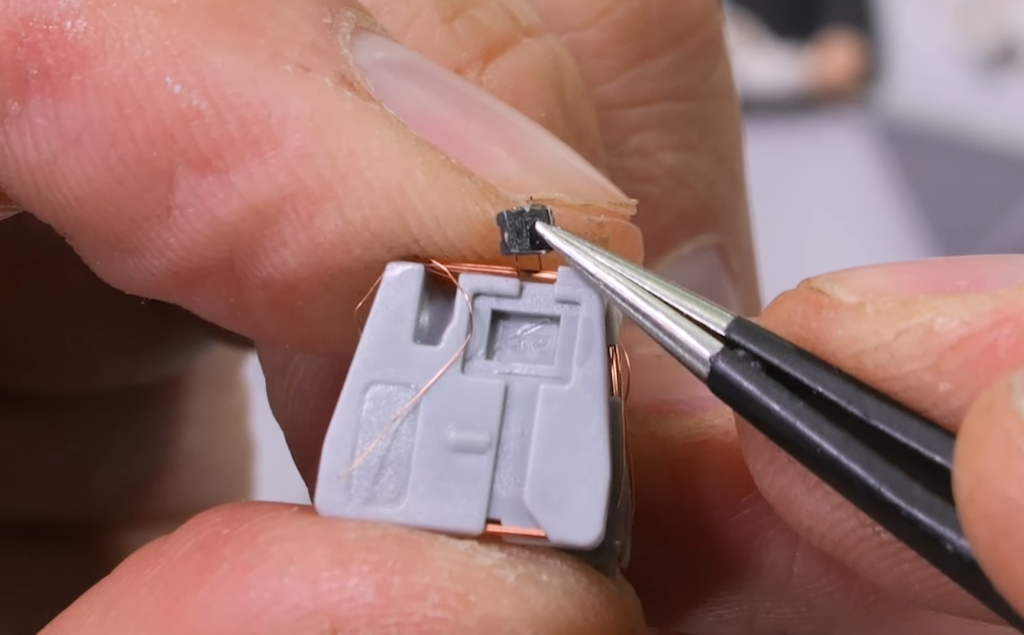

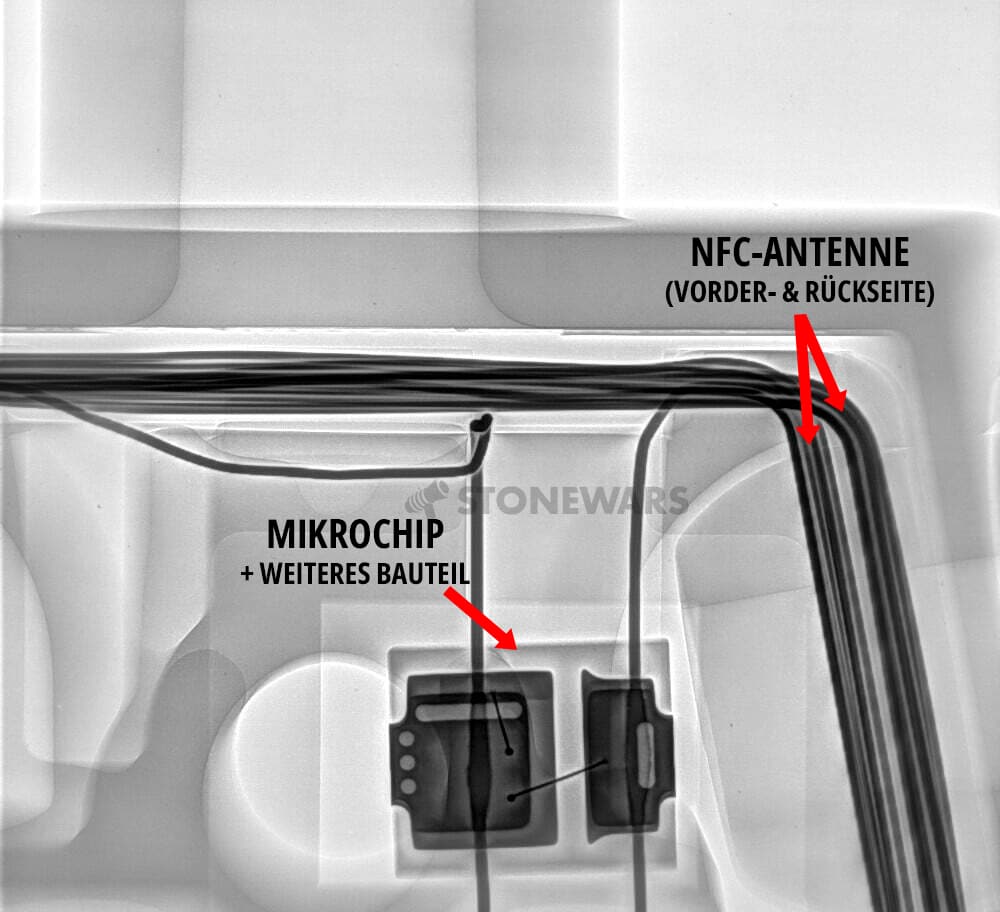

Усередині герметичного пластикового корпусу SMART мініфігурки знаходяться дві мідні котушки: одна розташована спереду, а інша — ззаду. Вони активуються, коли SMART мініфігурка опиняється поруч зі SMART Brick.
Так само як і у SMART тегу, всередині торса знаходиться невеликий програмований чіп, який передає дані до SMART Brick. Завдяки цьому система визначає, які саме звуки, музичні ефекти або інші інтерактивні елементи потрібно відтворити під час взаємодії.
Де можна побачити LEGO SMART Play у дії
Якщо ви ще не переконалися в потенціалі нової технології LEGO SMART Play, незабаром з’явиться можливість побачити її у реальних демонстраціях.
Покази системи LEGO SMART Play відбудуться:
- 28 березня у магазинах LEGO та Argos у Великій Британії
- до 18 квітня у різних роздрібних магазинах Німеччини
Ці демонстрації дозволять фанатам побачити, як LEGO SMART Brick, мітки та мініфігурки працюють разом, відкриваючи новий формат інтерактивної гри у світі LEGO.
